胡雪峰1,2，楊卓3，譚向宇4，王達達4，趙現平4，高亞靜2，田雷5，趙盛萍1
1華北電力大學云南電網公司研究生工作站，昆明
2華北電力大學，保定
3云南電網公司，昆明
4云南電網電力研究院，昆明
5昆明理工大學云南電網公司研究生工作站，昆明
摘要：大規模儲能系統是智能電網建設的關鍵一環，被稱為電力成產中發電、輸電、變電、配電和用電之外的“第六環節”。本文結合智能電網發展需求，簡要介紹了各種儲能系統發展現狀，重點分析了構建大規模儲能系統的必要性及其發展趨勢，最后結合項目組調研情況，對當前儲能技術發展提出了建設性意見。
1.引言
目前，世界各國都在結合本國電網特點規劃建設智能電網，智能電網的目標是通過全面改造現有的電力系統，構建成高效、自愈、經濟、兼容、集成和安全的下一代電網。大規模儲能技術的應用是實現智能電網發展目標的關鍵因素，它通過在傳統電力系統生產模式的基礎上增加儲能環節，在負荷低谷時將電能儲存起來，負荷高峰時將存儲的電能釋放回電網，將原來幾乎完全“剛性”的電力系統變得“柔性”起來[1]，從而實現智能電網各項設定目標，因此儲能技術也被稱為電力生產中發電、輸電、變電、配電和用電之外的“第六環節”[2]。大規模儲能技術在智能電網中具有廣闊的應用前景，在削峰填谷、消納風能等可再生能源發電、平穩電能輸出、改善電能質量、應對突發狀況對系統沖擊等方面具有巨大潛力[3]。
2.各種儲能方式簡介
儲能方式分為機械儲能、電磁儲能和化學儲能，其中機械儲能包括抽水蓄能、壓縮空氣儲能和飛輪儲能；電磁儲能包括超導儲能和超級電容儲能；化學儲能主要是指電池儲能系統，包括鉛酸電池、液流電池、鈉硫電池和鋰電池等。
2.1.抽水蓄能
抽水蓄能電站配備上、下游兩個水庫，負荷低谷電能富余時，將下游水庫的水抽到上游水庫保存；負荷高峰電能缺口時，利用儲存在上游水庫中的水發電。抽水蓄能是目前存儲大規模電力技術最成熟、成本效益最好的儲能技術，也是當前惟一廣泛采用的大規模能量存儲技術，世界總裝機容量已超過150,000MW；缺點是其受地理?xiàng)l件、轉化效率等方面的制約較大，響應時間是分鐘級，應對電網負荷波動能力較差。抽水蓄能電站能夠用于黑啟動、控制電網頻率、提供備用容量和提高火電站和核電站的運行效率等方面。
目前，我國已建成抽水蓄能電站20余座，不足全國總裝機容量的2%，低于一般工業化國家5%~10%的平均水平[4]。近期國家加快了相關技術研發的投入，在建裝機容量達到12,040MW，居世界第一，2020年我國抽水蓄能電站總裝機容量將達到約6000萬kW。我國單機最大的浙江仙居抽水蓄能電站于2010年12月開工建設，將安裝4臺單機37.5萬kW的機組，預計2016年建成，建成后可以為華東電網提供300萬kW調峰容量。2012年6月15日，國家863計劃課題“大規模風電與大容量抽水儲能在電網中的聯合優化技術”啟動，將會進一步促進抽水蓄能電站在國內的發展。
2.2.壓縮空氣儲能
壓縮空氣儲能是利用電網負荷低谷時的剩余電力壓縮空氣，將空氣高壓密封在密封空間中，在需要電能時，釋放高壓空氣推動汽輪機發電。壓縮空氣儲能燃料消耗比調峰用燃?xì)廨啓C(jī)組可以減少1/3，所消耗的燃?xì)庖瘸Ｒ?guī)燃?xì)廨啓C(jī)少40%，安全系數高，使用壽命長[5,6]。壓縮空氣儲能只適用于大型系統，同時建造受地穴、礦井等特殊地形條件的限制[7]。
壓縮空氣儲能由于其儲能規模大、成本低，在全球范圍內有很大的發展空間。目前美國正計劃在俄亥俄州建造世界上最大容量的壓縮空氣儲能電站，總裝機容量達到2700MW。我國于2003年開始?jí)嚎s空氣儲能的研究，哈爾濱電力部門正在利用現有的地道作為貯氣室進行研究。華北電力大學等國內高校正在進行壓縮空氣系統熱力性能計算及其經濟分析的研究。
隨著分布式能量系統的發展以及減少儲氣庫容積和提高儲氣壓力的需要，8~12MW微型壓縮空氣儲能系統已經成為當前研究的熱點。
2.3.飛輪儲能
飛輪儲能的原理是將電能通過電動機轉化為飛輪轉動的動能儲存起來，供電時，將飛輪的動能通過發電機轉化為電能輸出到外部負載。飛輪儲能的主要優點是高充放電率，高循環次數，響應速度快，無污染，維護簡單，壽命一般為20年；缺點是成本高、能量密度較低，保證系統安全性方面的費用很高，儲能損耗較高，不適合用于能量的長期存儲[8]。
受益于電力電子技術、磁懸浮技術和高強度碳素纖維技術的進步，飛輪儲能技術近年來發展迅速。文獻[9-11]介紹，國際先進的飛輪儲能系統儲能效率已經達到了99.4%，可儲能100kWh。2004年，巴西實現了利用超導與永磁懸浮軸承的飛輪儲能，用于電壓補償。2011年，世界最大的飛輪儲能系統完成安裝，容量20MW，采用了當前世界最先進的碳纖維復合飛輪轉子技術，吸收并釋放1MW的電能僅需15分鐘。
我國飛輪儲能研究起步較晚，目前還只是從事系統基礎研究及小容量試點。飛輪儲能技術的發展正朝著大功率、高效率、低損耗和安全可靠的方向發展。
2.4.電池儲能
電池儲能系統是指以蓄電池為能量載體與電網進行電能交換的系統。具有充電/放電工作狀態轉換迅速、設備維護工作量小、高度智能化等優點，可配合新能源并網，可作應急電源，亦可小范圍孤網運行[12-14]。
根據所用化學物質的不同，蓄電池可以分為鉛酸電池、液流電池、鈉硫電池和鋰電池等。鉛酸電池價格低廉，技術成熟，可靠性高，占據著電池儲能45%~50%的市場，但是其能量密度低、壽命短、污染環境等缺點制約了鉛酸電池的發展；液流電池是目前一種前沿儲能技術，克服了鉛酸電池壽命短的缺點，但是其同樣具有污染性；鈉硫電池比能量高，可實現大電流、高功率放電，充放電效率高，但是它需要采用高性能的真空絕熱保溫技術來維持300℃~350℃的工作溫度，安全性較差，成本太高；鋰離子電池體積小、能量密度高、綜合效率高、循環壽命長、無記憶效應、綠色環保，受電動汽車產業的推動，鋰電池的技術和資金儲備雄厚，是最具有發展前景的電池儲能系統，但是鋰電池需要較復雜的電源管理系統，生產成本較高。
美國電科院在2009年開展了MW級鋰離子電池儲能系統用于平滑風電場功率波動的示范應用，目前世界上運行的最大鋰離子儲能系統是A123公司投資建設的，裝機容量為2MW[15]。2009年11月，我國成功研制出具有自主知識產權的容量為650A·h的鈉硫儲能單體電池，使我國成為繼日本之后世界上第二個掌握大容量鈉硫單體電池核心技術的國家。在日本運營的容量為4MW的全釩液流電池為當?shù)?2MW的風電場提供儲能，并已運行27萬次循環，世界上還沒有任何其他儲能技術能夠?qū)崿F(xiàn)這一要求[16]。
2.5.超導磁儲能
超導儲能裝置利用超導線圈將電磁能直接儲存起來，需要時再將電磁能返回電網或其他負載。功率輸送時不需要能源形式的轉換，具有響應速度快、綜合效率高和功率密度高等優點。超導儲能裝置不僅可用于調節電力系統的峰谷，而且可用于降低甚至消除電網的低頻功率振蕩，改善電網的電壓和頻率特性，同時還可用于無功和功率因素的調節以改善電力系統的穩定性。
近年來，超導材料實用化發展迅速，促進了超導儲能的研發和應用。但是，要實現超導儲能的大規模應用，還需要提高超導體的臨界溫度，研制出力學性能和電池性能良好的超導線材，提高系統穩定性和使用壽命[17]。目前世界上1~5MJ/MW低溫超導磁儲能裝置已形成產品，100MJ超導磁儲能系統已投入高壓輸電網實際運行，5GWh超導磁儲能技術已通過可行性分析和技術論證。我國十五“863”計劃啟動了高溫超導輸電電纜、限流器、變壓器以及高溫超導磁儲能系統等超導電力應用技術項目，取得了良好的進展。2005年11月，我國第一臺直接冷卻高溫超導磁儲能系統在華中科技大學系統動模實驗室成功實現了動模試驗運行[18,19]。
2.6.超級電容器
超級電容器由2個多孔電極、隔膜及電解質組成。超級電容器充放電的速度快，幾乎沒有充放電次數以及最大放電量的限制，平均壽命可達25年以上。缺點是儲能密度低于一般的化學電池，且放電時間很短。其未來的發展主要是面向電動汽車，以及電力系統中短時間、大功率負載的平滑，在電壓跌落和瞬態干擾期間提高供電水平等。
國外就超級電容器方面的研究較早，美國、日本和俄羅斯的大公司一直占據著這一行業大部分市場份額，產品領域包括電動汽車、軌道交通能量回收系統、小型新能源發電系統及軍用武器等方面。我國在這個行業也有了一定成果，大慶華隆電子有限公司是我國首家實現超級電容器產業化的公司；無錫力豪科技有限公司與中科院電工研究所無錫分所經過多年聯合攻關，于2011年8月成功研制出基于超級電容器的動態電壓恢復器；超級電容公交電車方面，中國是唯一將超級電容公交車投入量產的國家。

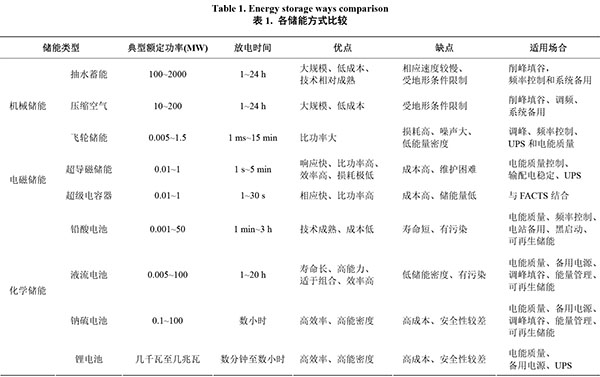

各種儲能方式特點及其優缺點比較如表1所示。
3.智能電網發展大規模儲能的必要性
3.1.滿足可再生能源發展需要
由于風能和太陽能等新能源具有隨機性、間歇性、出力變化快等特點，而且風能還具有不可預測、反調峰特性，大容量的新能源發電直接并網會對電網運行、控制及有功調度帶來較大的影響，并網問題現已成為了制約可再生能源發展的瓶頸。新能源發電設備中若配有儲能裝置，利用儲能裝置秒級甚至毫秒級的有功調節能力，可以平滑新能源的輸出曲線。儲能系統的有功動態調節能力使其可發揮類似發電機的對電網的頻率調節作用，調和電力供給與需求之間的差異。儲能系統在新能源領域的另一項應用是風光儲一體化發電系統，該系統可以充分利用風能和光伏在時間和地域上的天然互補性，同時配合儲能系統對電能的存儲和釋放，改善整個風、光發電系統的功率輸出特性，緩解風電、光電等可再生能源對電網的不利影響，增加電網對可再生能源的吸納程度。2009年6月，總投資200億元，張北成為了世界第一個風光儲試驗基地。
文獻[20,21]通過仿真研究，表明超導儲能和超級電容儲能系統能有效改善風電輸出功率及系統的頻率波動。針對這些控制方案將降低風電機組效率的缺陷，文獻[22]通過對飛輪儲能系統的充放電控制，實現了平滑風電輸出功率、參與電網頻率控制的雙重目標。
3.2.削峰填谷，減少系統備用，提高設備利用率
電力生產要求發電、供電、用電之間必須隨時保持平衡，然而白天和黑夜、不同季節間的峰谷差要求電力系統又必須配有一定的發電備用容量，隨著新能源產業及社會經濟的迅速發展，通過增加旋轉備用來滿足高峰負荷需求變得越來越困難。儲能系統可以在電網負荷低谷的時候作為負荷從電網獲取電能充電，在電網負荷峰值的時候向電網輸送電能，實現削峰填谷功能[23,24]，同時，還可以減少電網對發電設備的投資，提高電力設備的使用率，減小線路損耗，提高供電可靠性，創造巨大的經濟效益和社會效益。
儲能系統具有響應速度快、運行成本低等特點，將比火電機組更適合充當發電備用的角色。如果將來能夠建設更大容量的儲能站，或者在全網分散布置大量的小容量?jī)?chǔ)能站，當整體儲能容量達到一定規模時，就能逐步減少火電機組的旋轉備用。
文獻[25]通過在PSCAD下建模仿真說明了超級電容在解決分布式發電電能質量等問題方面有很好的效果。文獻[26,27]研究了采用電池儲能系統來提高電能質量的問題，結果表明，該儲能系統能實現與系統的快速有功、無功功率交換，有效改善電壓波動性，適用于解決風電并網帶來的電能質量問題。
3.3.減緩輸電壓力，提升配網智能化水平
在我國許多地區，電力輸送能力的增長遠遠跟不上電力需求增長的步伐，在高峰電力需求時輸配電系統往往變得擁擠阻塞，影響系統正常運行。若把儲能系統安裝在輸配電系統阻塞段的潮流下游，電能被存儲在沒有輸配電阻塞的區段，在電力需求高峰時儲能系統釋放電能，從而減少輸配電系統容量的要求，緩解輸配電系統阻塞的情況。同時，儲能系統還可以減少電力傳輸中的異常和干擾，解決輸電穩定性阻尼和次同步諧振阻尼等問題，改善動態電壓穩定性，以及減少系統低頻時甩負荷量。
置于用戶側的儲能系統，可增強系統的供電可靠性，改善用戶的電能質量。隨著智能電網的發展，微網的概念逐步得到推廣。各種儲能系統作為微網的分布式電源之一，通過電力電子裝置在秒級甚至毫秒級快速響應，可以實現微網“永不斷電”的目標。另一方面，小型的家庭式儲能設備和區域性的微網儲能裝置，可以通過智能表計接入到周圍的大中型電網中，在用電高峰時向電網供電，增加了電力用戶與電網的互動。
3.4.促進電動汽車產業發展
近日，在?？谂e行的“中國國際電動汽車及充電裝置、儲能技術展覽會”上，電網公司強調要加速充換電基礎設施建設，迎接電動汽車的高速發展時期。隨著電網智能化水平以及電動汽車保有量的大幅提高，電動汽車的車載電池作為可移動儲能單元，豐富了電網的可控資源，對智能電網平衡大量不可控的可再生能源有著重要的作用。在用電低谷時，電動汽車和儲能電站的電池可以從電網吸納大量富余電力，用電高峰來臨時，電池的電能可以反過來被電網吸收，或可以作為停電時的備用電源。把這兩者有機結合在一起可以充分利用電池儲能站的配套設施，可達到資源的最大利用。
3.5.電網應急相應的需要
在電網失電的情況下，通過傳感器技術和通信與信息技術進行故障快速診斷，儲能電站切換至電網緊急模式，儲能裝置向用電設備提供已儲備的電能，起到應急供電的作用。
儲能系統能夠?yàn)橛脩籼峁﹤溆秒娫?，具有輔助設備簡單，廠用電少，啟動速度快等優點，為系統黑啟動提供電源，提高供電可靠性和抵御自然災害的能力。其移動性和靈活的特點尤其適用于地震洪水等自然災害后的恢復。
對于一些重要負荷或者供電可靠性很差的部分地區，在發生事故失去主網電源或者輸配電設備檢修時需要孤網運行，孤網容量較小，要求備用電源必須相應速度快，儲能電站是最適合孤網供電的備用電源。
4.大規模儲能技術發展展望
1)由于不同的儲能技術在額定功率下的放電時間不同，因此應用在電網不同的地方時，應該選擇合適的儲能方式。當用于電能質量改善、電網頻率穩定及UPS時，應選擇響應快速、放電時間短的電池，例如超級電容器、飛輪儲能等；當用于供電的連續性、緩沖或者備用電源時，則選擇能放電數秒到數分鐘的相應的短時儲能方式；當用于電網的削峰填谷或者風能、太陽能等新能源的并網儲能時，則選擇能夠大規模儲能，且自放電小的儲能方式，例如抽水蓄能、壓縮空氣儲能等；在地理?xiàng)l件受限制的時候，可以選擇鈉硫電池、液流電池等。
2)就目前的儲能技術發展水平看，單一的儲能技術很難同時滿足能量密度、功率密度、儲能效率、使用壽命、環境特性以及成本等性能指標，如果將兩種或以上性能互補性強的儲能技術相結合，組成復合儲能，則可以取得良好的技術經濟性能。在電網應用中，要實現系統的穩定控制，電能質量改善和削峰填谷等多時間尺度上的功率平準控制，可以將超導儲能、飛輪儲能或超級電容器等功率密度、高儲能效率高以及循環壽命長的儲能技術與鉛酸電池、液流電池或鈉硫電池等能量密度高但受制于電化學反應過程的儲能技術相結合，以最大程度地發揮各種儲能技術的優勢，降低全壽命周期費用，提高系統經濟性。
3)目前的大容量?jī)?chǔ)能技術主要是抽水蓄能和壓縮空氣儲能。有條件的地方可以因地制宜建設抽水蓄能電站，用于電力系統調峰，或作為可再生能源發電廠的調頻備用，減小其發點波動性對系統的影響?？紤]到我國海上風電資源大規模開發利用的前景，如選擇三面環山的海灣作為水庫的壩址，圍海建立大型抽水蓄能電站；或選擇一些條件好的廢棄礦井、洞穴，修建壓縮空氣儲能電站，與當?shù)氐拇笮惋L(fēng)電場或光伏電站相結合，為這些可再生能源電站的穩定運行提供支持，增加可再生能源發點的容量可信度，使其稱為具有一定可預測性和可調度性的穩定電源。
5.總結
大規模儲能技術對現階段電網的影響是變革性的，電力系統發、輸、變、配、用各個環節都將受益于相關技術的進步。智能電網建設將會促進儲能技術的發展，相關科技日新月異是可以預見的。結合儲能技術發展遇到的問題，在此提出促進儲能技術發展的建議：
1)合理規劃，優先在電網關鍵節點建設儲能設施。大規模儲能建設投資高，為充分發揮其經濟效益，應優先在窩電嚴重區域、頻繁缺電區域及樞紐變電站配置儲能系統。
2)積極推動儲能技術標注體系的建立。國家應加速出臺有關新能源及儲能設施建設的標準體系和相關規章制度，企業及科研機構也要積極參與建立儲能標準，搶占產業發展主導權。
3)建設示范工程，加速成熟儲能技術產業化。技術欠成熟儲能技術，如超導儲能、飛輪儲能、壓縮空氣儲能等，安排儲能示范項目，為未來大規模應用積累技術數據和運行經驗；技術成熟技術，如抽水蓄能、電池儲能、超級電容器儲能等，加速實現產業化，促進其健康有序發展。
4)加速儲能價格機制的建立。政府和電網公司應分別從政策和技術層面，加快出臺峰谷電價、儲能電價，使的儲能設施建設能盡快收回投資，增進企業發展儲能技術的積極性。
5)培養家庭及工商業避峰用電的習慣和意識。私人電動汽車晚上充電、高耗能企業夜間生產等活動習慣，將使得儲能概念深入人心，同時促進了低碳社會發展。
參考文獻 (References)
[1]A.C.Ferreira, L.M.Souza and E.H.Watanabe.Improving power quality with a variable speed synchronous condenser.In-ternational Conference on Power Electronics, Machines and Drives,4-7 June 2002: 456-460.
[2]鄂寶民, 黃旭, 龐立軍等.先進儲能技術在環渤海風電發展中的應用前景分析[A].第十三屆中國科協年會第15分會場-大規模儲能技術的發展與應用研討會論文集[C], 天津, 2011.
[3]T.F.Garrity.Getting smart.IEEE Power and Energy Magazine,2008, 6(2): 38-45.
[4]駱妮, 李建林.儲能技術在電力系統中的研究進展[J].電網與清潔能源, 2012, 28(2): 71-78.
[5]D.J.Swider.Compressed air energy storage in an electricity system with significant wind power generation.IEEE Transac-tions on Energy Conversion, 2007, 22(1): 95-102.
[6]S.S.Lee, Y.M.Kim, J.K.Park, et al.Compressed air energy storage units for power generation and DSM in Korea.Seoul:IEEE Power Engineering Society General Meeting, 24-28 June 2007: 1-6.
[7]魏增福, 鄭金.應用于智能電網的儲能技術[J].廣東電力,2010, 23(11): 22-27.
[8]管俊, 高賜威.儲能技術在抑制風電場功率波動方面的研究綜述[J].電網與清潔能源, 2011, 27(4): 48-53.
[9]張雪莉, 李建寧, 李贏.儲能技術的發展及其在電力系統中的應用[J].建筑電氣電器應用, 2012, 6(2): 50-57.
[10]胡春雨, 陳強, 李武峰等.大容量電池儲能技術在風電中的應用[A].第十三屆中國科協年會第15分會場——大規模儲能技術的發展與應用研討會論文集[C], 天津, 2011.
[11]王文亮, 秦明, 劉衛.大規模儲能技術在風力發電中的應用研究[A].經濟發展方式轉變與自主創新——第十二屆中國科學技術協會年會[C], 福州, 2010.
[12]孔令怡, 廖麗瑩.電池儲能系統在電力系統中的應用[J].電氣開關, 2008, 5: 61-64.
[13]程路, 白建華, 賈德香等.國外風電并網特點及對我國的啟示[J].中外能源, 2011, 16(6): 30-33.
[14]劉怡, 陸志剛, 雷金勇等.電池儲能系統在智能電網中的應用[A].第十三屆中國科協年會第15分會場——大規模儲能技術的發展與應用研討會論文集[C], 天津, 2011.
[15]俞振華.大容量?jī)?chǔ)能技術的現狀與發展[J].中國電力企業管理, 2009, 7: 26-28.
[16]張翼.電力儲能技術發展和應用[J].江蘇電機工程, 2012,31(4): 81-84.
[17]樊冬梅, 雷金勇, 甘德強.超導儲能裝置在提高電力系統暫態穩定性中的應用[J].電網技術, 2008, 32(18): 82-86.
[18]羅承先.世界促進風電產業發展最新動向[J].中外能源,2012, 17(5): 32-39.
[19]紀尚昆.超導技術在智能電網中的應用[J].廣西電業, 2010,1: 115-117.
[20]石新春, 張玉平, 陳雷.一種基于超級電容器儲能的光伏控制器的實現[J].現代電子技術, 2008, 31(21): 133-136.
[21]梁振峰, 楊曉萍, 張娉.分布式發電技術及其在中國的發展[J].西北水電, 2006, 1: 51-53.
[22]H.A.Mohd, M.Toshiaki and T.Junji.Stabilization of power system including nd generator by fuzzy logic-controlled super-conducting magnetic energy storage.Knala: Proceedings of In-ternational Conference on Power Electronics and Drives Sys-tems, 2005: 1611-1616.
[23]于大洋, 宋曙光, 張波等.區域電網滇東汽車充電與風電協同調度的分析[J].電力系統自動化, 2011, 35(14): 24-29.
[24]Energy Storage Association.Energy storage technologies and applications, 2008.
[25]張華民, 周漢濤, 趙平等.儲能技術的研究開發現狀及展望[J].能源工程, 2005, 3: 1-5.
[26]M.G.Molina, P.E.Mcrcado.Control design and simulation of DSTATCOM with energy storage for power quality improvement.Caracas: IEEE Power Engineering Society Transmission& Distribution Conference and Exposition, 15-18 August 2006:1-7.
[27]A.Taguchi, T.Imayoshi, T.Nagafuchi, et al.A study of SMES control logic for power system stabilization.IEEE Transactions on Applied Superconductivity, 2007, 17(2): 2343-2346.
